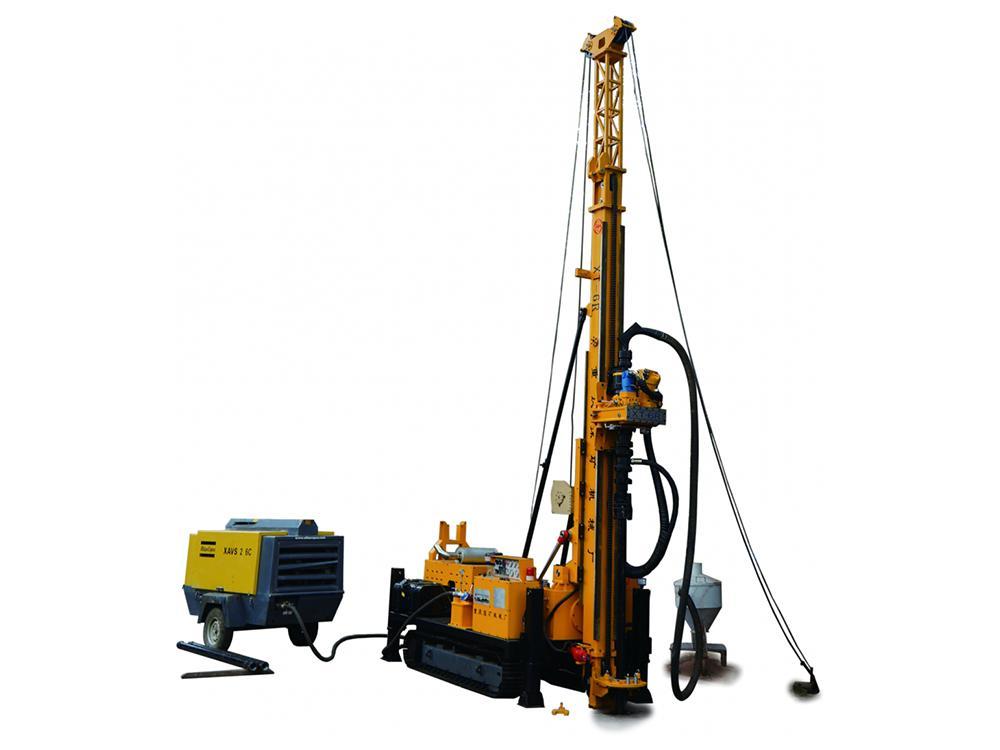

Perforadora de núcleos de circulación inversa

Presentación

Esta perforadora de núcleos de circulación inversa ha sido concebida especialmente para el muestreo de circulación inversa y la extracción de núcleos con diamante. Lleva a cabo el trabajo mediante el intercambio rápido de las tecnologías de perforación.

Parámetros
Modelo Perforadora XT-6
Profundidad de perforación Extractor de núcleos N Diámetro 600 m
H Diámetro 350 m
Perforación de circulación inversa Φ150 mm 300 m
Φ273 mm 40 m
Dimensiones externas ( 6655×2150×2850
Motor ModeloCummins 4BTA3.9-C125
Potencia / Velocidad de rotación 93 kW/2200 rpm
Cabezal de perforación Método de control de velocidadMotor doble + bomba variable + mango de velocidad
Alta velocidad 0 ～ 304.4 rpm 1568. 8Nm
304.4 ～900 rpm 1568.8 ～ 511.6 Nm
Baja velocidad 0 ～ 76.5 rpm 6048 Nm
Velocidad del husillo principal Φ93 mm
Capacidad de lanzamiento 160 kN
Sistema hidráulico Sistema principal 28 MPa, control LS de la bomba variable
132 L/min @ 2200rpm
Sistema auxiliar 22 MPa, presión constante de la bomba variable
55 L/min @ 2200rpm
Sistema de alimentación Carrera de alimentación 3600 mm
Fuerza de alimentación 60 kN
Fuerza de elevación 120 kN
Avance rápido 41. 5m/min
Avance lento 17.3 m/min
Mástil Ángulo del mástil 90 ～ 45°
Distancia de deslizamiento del mástil 800 mm
Longitud del tubo de perforación3 m
Capacidad portante 6 m
Fuerza de sujeción 160 kN
Cabrestante principal Fuerza de tracción del cable único 54 kN
Máxima velocidad 42 m/min
Longitud del cable 50 m (Φ14mm)
Cabrestante de cableFuerza de tracción del cable único 13.6 kN
Máxima velocidad 128 m/min
Capacidad del cable 800 m (Φ5mm)
Orugas Velocidad 1.7 ～ 3.28 km/h
Capacidad de pendiente 0 ～ 20°
Bomba de lodo Flujo útil 160 L/min
Presión 6 MPa
Características
  • Varias funciones: es capaz de realizar la perforación completa de 300 m y la perforación de diamantes de 600 m de profundidad.
  • Múltiples tecnologías: como el muestreo de circulación inversa de aire superficial y extracción profunda de núcleos. Además, permite el intercambio rápido entre las tecnologías de perforación.
  • Múltiples ángulos: la variación de ángulo del mástil mejora la estabilidad durante la perforación.
  • Sistema hidráulico: utiliza un sistema de control de detección de carga de alta fiabilidad y capacidad de ahorro de energía.
  • Desplazamiento sobre orugas: las orugas facilitan el transporte y pueden montarse rápidamente.
  • Totalmente equipado con dispositivos de sujeción, apriete o aflojamiento, recuperación, equipo de aceite y más.
