Instrumento de medición eléctrica de ultra alta densidad

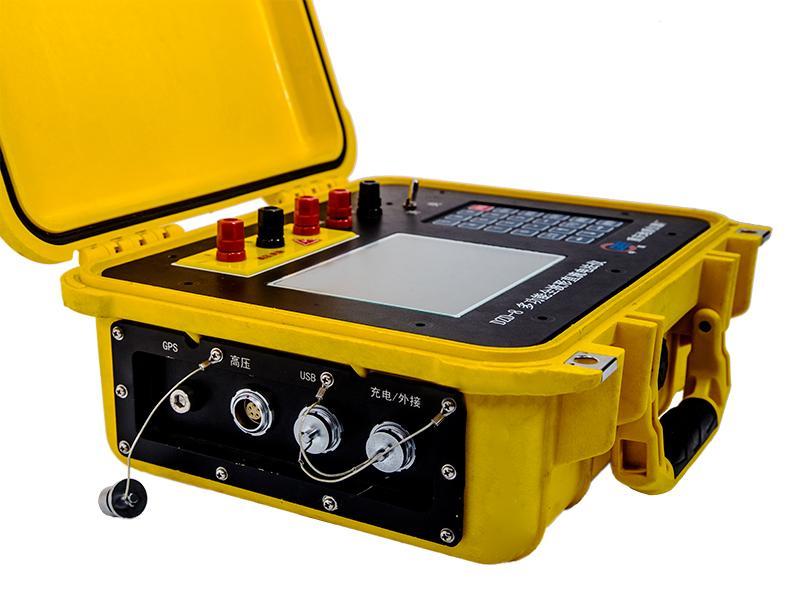

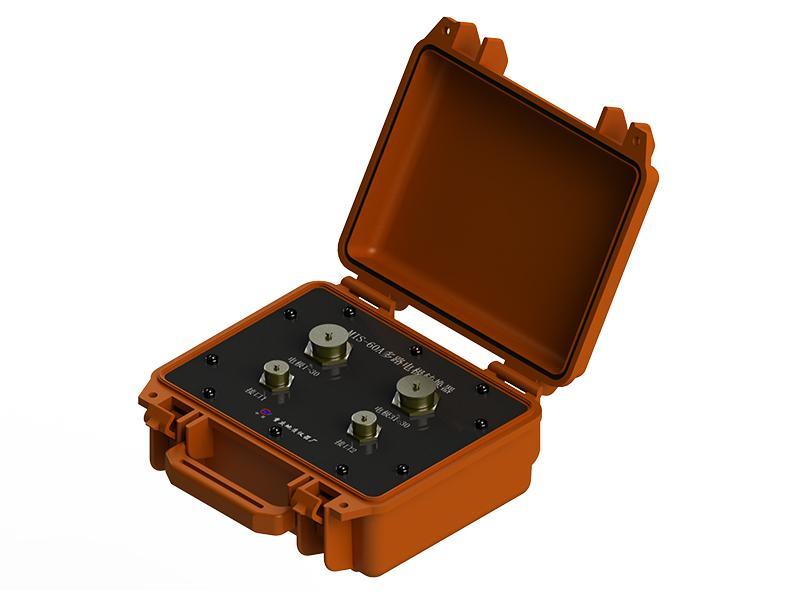

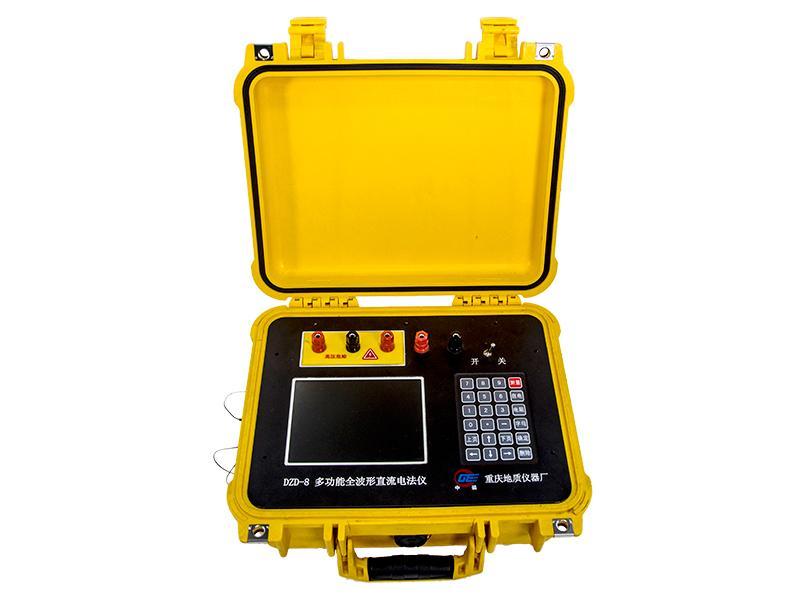

El instrumento de medición eléctrica de ultra alta densidad dispone de un instrumento de método eléctrico DC de onda completa como controlador principal, y puede equiparse con cables y electrodos de alta densidad para llevar a cabo mediciones de resistividad de alta densidad 2D, resistividad distribuida 3D y polarización inducida. Este equipo se puede equipar también con un convertidor de electrodo centralizado múltiple MIS-60A, cables y electrodos centralizados de alta densidad para medir resistencias centralizadas 2D, 3D de alta densidad y polarización inducida.
Como parte del método eléctrico de DC, el método eléctrico de alta densidad puede examinar la resistividad y polarización aparente y luego formar secciones 2D / 3D de resistividad y polarización aparente. El instrumento de medición eléctrica de alta densidad puede recopilar datos de alta densidad y efectuar mediciones eficientes y precisas; puede demostrar de forma directa la distribución anormal de las propiedades eléctricas de objetos bajo el suelo.
Aplicaciones
- Estudio de cuevas kársticas, áreas de extracción de carbón, sitios arqueológicos y construcciones de defensa aérea civil.
- Puede reconocer peligros ocultos como picas, posibles derrumbes y colapsos de terreno, entre otros desastres geológicos.
- Sirve para evaluar cimientos de edificios, carreteras, ferrocarriles y puentes.
- Exploración de recursos minerales metálicos y no metálicos.
- Detección del nivel de aguas subterráneas y exploración de recursos hídricos.
| Receptor | |
| Rango de voltaje de medición | ±40V (32bits A/D) |
| Resolución de medición de voltaje | 5nV |
| Precisión de medición de voltaje | Cuando U＞3mV, precisión≤0.1%; Cuando U≤3mV, precisión=±1uV |
| Precisión de polarizabilidad aparente | Error relativo ≤±0.2% |
| Rango de medición de corriente | 0 -6000 mA (32bits A/D) |
| Resolución de medición de corriente | 10nA |
| Precisión de medición de corriente | Cuando Ip≥10mA，±0.1% |
| Impedancia de entrada | ≥50MΩ |
| Voltaje de protección de entrada | 1000V |
| Supresión de interferencia con una frecuencia de potencia de 50Hz | ＞120dB |
| Rango de compensación de PE | ±40V (Compensación digital automática en tiempo real dentro del rango completo) |
| Transmisor | |
| Voltaje de alimentación máximo | 1400V |
| Corriente de alimentación máxima | 6A |
| Potencia máxima | 7500W |
| Tiempo de suministro de energía | 1-64s |
| Tiempo de suspensión de energía | 1-64s |
| Protección | Sobrevoltaje y sobrecorriente |
| Otros | |
| Procesador | ARM Cortex-A8 |
| Sistema operativo | Sistema en tiempo real Linux |
| Pantalla | LCD de 6.4 pulgadas, color real y 24 bits |
| Brillo de la pantalla de cristal líquido | 1200cd/m2, visible con la luz del día |
| Capacidad de almacenamiento | 16G-128G opcional |
| Transmisión de datos | USB 2.0 |
| Capacidad de la batería | 16.8V 12.5Ah, operación continua durante 16h |
| Potencia Interfaz | Batería externa o adaptador |
| Nivel de impermeabilidad | IP66 |
| Temperatura de trabajo | -10 a +50℃ |
| Volumen | 300 x 225 x 132 mm |
| Peso | 5.6Kg |
| Número de cajas de electrodos | 10 electrodos/cable (5-256 electrodos/cable opcional) |
| Distancia entre las cajas de electrodos | 5m and 10m (1-20m opcional) |
| Alimentación de energía | 1000V/4A |
| Impedancia de la fuente de alimentación | 50Ω/km |
| Diámetro | 6mm |
| Peso | 4kg (10 electrodos/cable,10m/electrodo) |
| Tensión de rotura | 2000kN |
| Aislamiento | ≥1000MΩ/1000V (entre la línea de alimentación AB y las líneas de baja tensión) |
| Nivel de impermeabilidad | IP67 (a prueba de agua, a prueba de polvo, a prueba de lluvia) |
| Volumen de la caja de electrodos | Φ17mm*62mm (electrodo)， Φ 24mm*158mm (Volumen máximo) |
| Fuerza de compresión de la caja de electrodos | 50 Kg/cm² |
| Vida útil del interruptor | 100,000 veces |
| Consumo de energía de la caja de electrodos | 18mW |
| Codificación | Codificación automática |
| Conexión en cascada | Cables aleatorios |
| Electrodo de recepción y transmisión | Separación / cierre automático (La resistividad y la polarización se pueden elegir automáticamente) |
| Temperatura de trabajo | -20℃～+60℃ |
| Convertidor | 60 electrodos/convertidor |
| Alimentación de energía | 800V/4A |
| Codificación | Codificación automática |
| Conexión en cascada | Conexión en cascada aleatoria a través del convertidor de electrodo múltiple |
| Temperatura de trabajo | -20℃～+60℃ |
| Volumen | 27×24.6×12.4cm |
| Peso | 2.6kg |
| Cable centralizado de alta densidad | |
| Número de electrodos | 30 electrodos/ cable |
| Distancia entre los electrodos | 5m/10m (personalización disponible) |
| Aislamiento | ≥500MΩ/1000V (entre la línea de alimentación AB y las líneas de baja tensión) |
| Nivel de impermeabilidad | IP67 (a prueba de agua, a prueba de polvo, a prueba de lluvia) |
| Material | Envoltura de poliuretano |
| Diámetro exterior | 7mm |

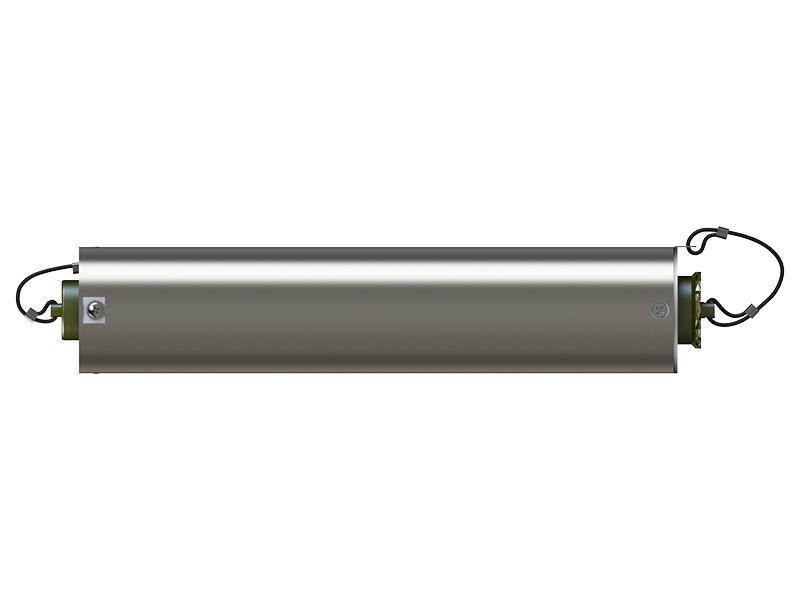

| Convertidor | 10 electrodos/ convertidor |
| Alimentación de energía | 800V/4A |
| Codificación | Codificación automática |
| Conexión en cascada | Conexión en cascada aleatoria a través del convertidor de electrodo múltiple |
| Temperatura de trabajo | -20℃～+60℃ |
| Volumen | Φ46mm*218mm |
| Peso | 0.4kg |
| Cable de alta densidad en cascada | |
| Número de electrodos | 10 electrodos/ cable |
| Distancia entre los electrodos | 5m/10m (personalización disponible) |
| Aislamiento | ≥500MΩ/1000V (entre la línea de alimentación AB y las líneas de baja tensión) |
| Nivel de impermeabilidad | IP67 (a prueba de agua, a prueba de polvo, a prueba de lluvia) |
| Material | Envoltura de poliuretano |
| Diámetro exterior | 7mm |
