● Exploración subterránea profunda de minerales metálicos y no metálicos.
● Exploración de recursos geotérmicos y de aguas subterráneas.
● Exploración de petróleo y gas.
● Exploración de minas de carbón, desarrollo de Karst y construcción de zonas de defensa aérea civil.
● Investigación de fallas activas en la corteza e investigación de terremotos.
● Inspección de carreteras y ferrocarriles.
● Monitoreo y control de la contaminación medio ambiental.
Componentes

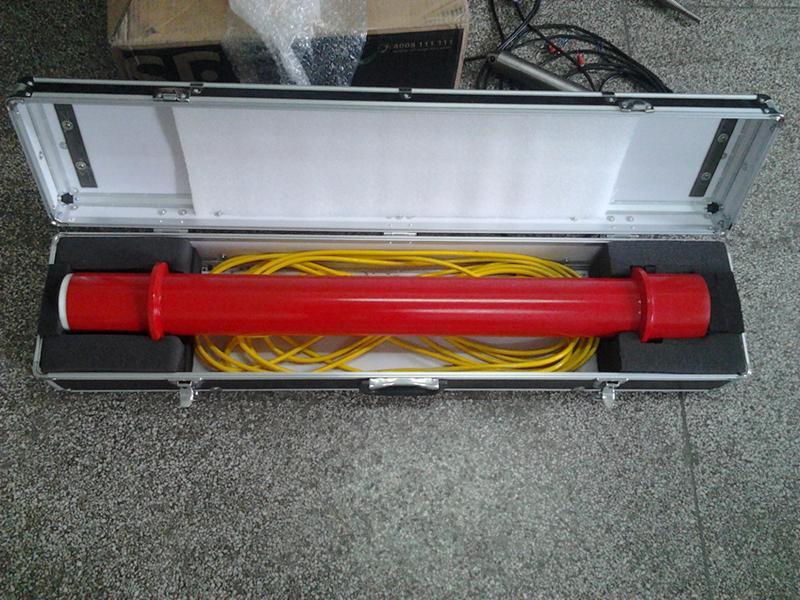

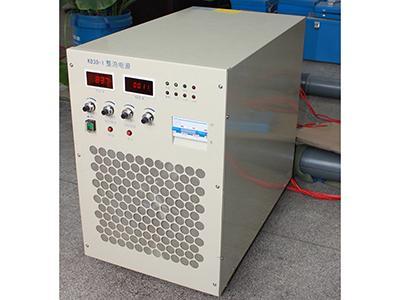

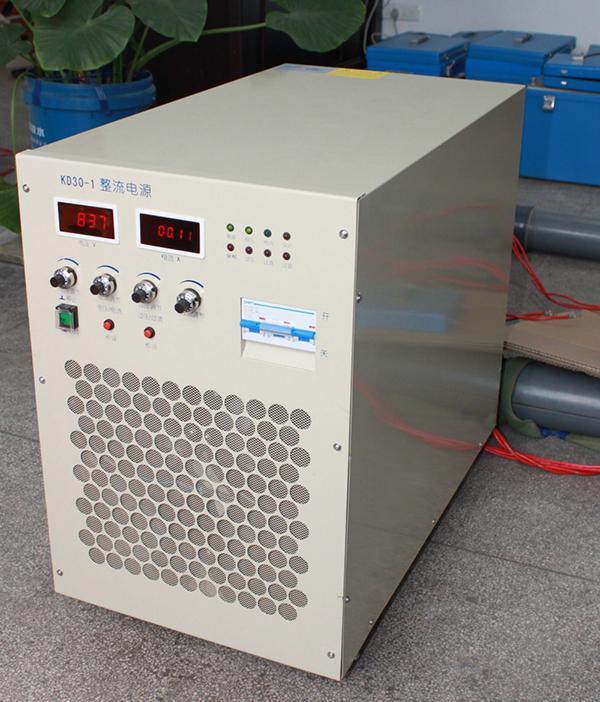

El instrumento de método electromagnético se compone de un rectificador KD30-1, un transmisor de método electromagnético de alta potencia CLEM-T30, un receptor de método electromagnético de matriz CLEM-R5, un sensor magnético y un software de procesamiento.
Funciones
Gracias a la detección de matriz compuesta que combina métodos electromagnéticos de campo de fuente natural y artificial, el instrumento puede realizar:
1. CSAMT
2. AMT
3. TDIP
4. FDIP
5. SIP
6. CR

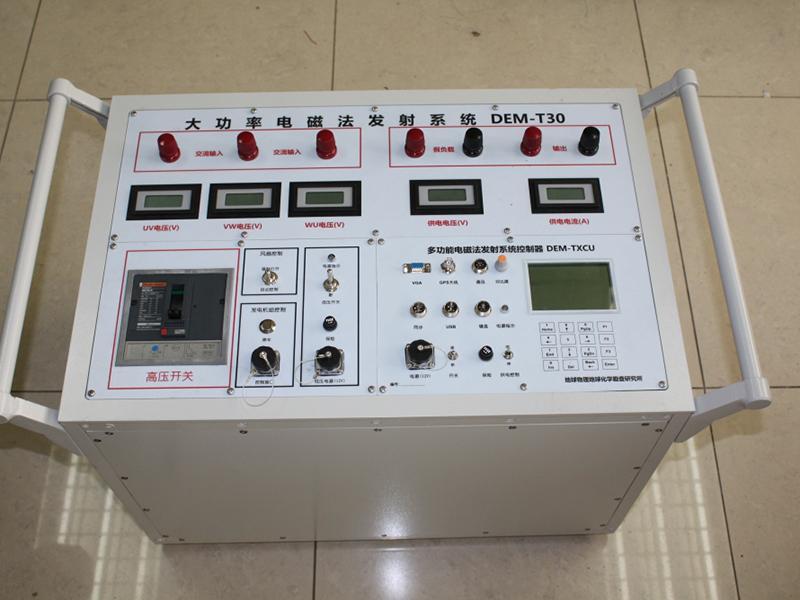

Especificaciones1. Transmisor del método electromagnético de alta potencia CLEM-T30
Rango de frecuencia
8000Hz~1/128Hz
Frecuencia de alta densidad
20 frecuencias por orden de magnitud
Voltaje máximo
1000V
Corriente máxima
30A
Potencia máxima
30kW
Forma de la onda de potencia
Frecuencia múltiple, una sola frecuencia
Modos de operación
Automático o manual
Función de protección
Protección contra sobrevoltaje, sobrecorriente y sobrecalentamiento
Precisión de sicronización del GPS
UTC±20nS
Precisión de sincronización OCXO
4μS/h ±0.081μS
Volumen
660*440*440mm
Peso
43 Kg

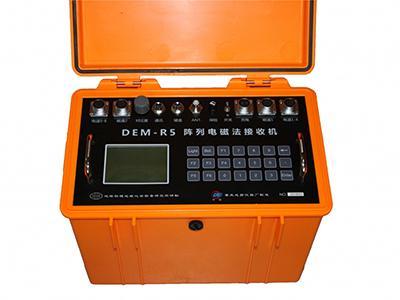

2. Receptor de método electromagnético de matriz CLEM-R5
Rango de frecuencia
32kHz ~ 1/128Hz
Número de canales
1 a 8 opcional
Controlador
Frecuencia principal PC-104,300M
Almacenamiento de datos
DOC (2GB)
Precisión de sincronización del GPS
UTC ± 20nS
Precisión de sincronización OCXO
4μS/h ±0.081μS
Control de ganancia
1,4,16,64,256 cinco ganancias de preamplificador 1,2,4,8 ganancias de amplificador principal
Volumen
340*210*250mm
Peso
7.5kg (incluida la batería de litio)
Características
1. Transmisor del método electromagnético de alta potencia CLEM-T30
Transmisión multifunción: el transmisor efectua transmisiones de alta potencia CSAMT, TDIP, FDIP, SIP y CR. Potencia de frecuencia única y frecuencia múltiple: el transmisor puede medir múltiples parámetros y mejorar la eficiencia del trabajo. Cambio de potencia de frecuencia automática: la potencia se cambia automáticamente de acuerdo con la frecuencia establecida, sin necesidad de intervención manual. Sincronización GPS+OCXO de alta precisión: sin tiempo acumulado de desvío, el transmisor puede realizar una precisa alimentación sincronizada las 24 horas.
Tecnología de control del CPLD: software y hardware actualizados.
2. Receptor de método electromagnético de matriz CLEM-R5
Medición multiparamétrica:el receptor puede medir los métodos AMT, CSAMT, TDIP, FDIP, SIP y CR. Observación de la matriz: los receptores pueden operar individualmente o formar una matriz y operar en una red inalámbrica. Medición automática: la medición automática se puede aplicar a todos los métodos, lo que ahorra mano de obra y aumenta la eficiencia. Sincronización: sin el desvío de tiempo acumulado, la sincronización de alta precisión GPS + OCXO permite efectuar mediciones sincronizadas todo el día. Doble ADC: cada canal cuenta con un AD C de alta velocidad y otro de baja velocidad de 24 dígitos. Tecnología de control FPGA: compatible con software y hardware actualizados.
