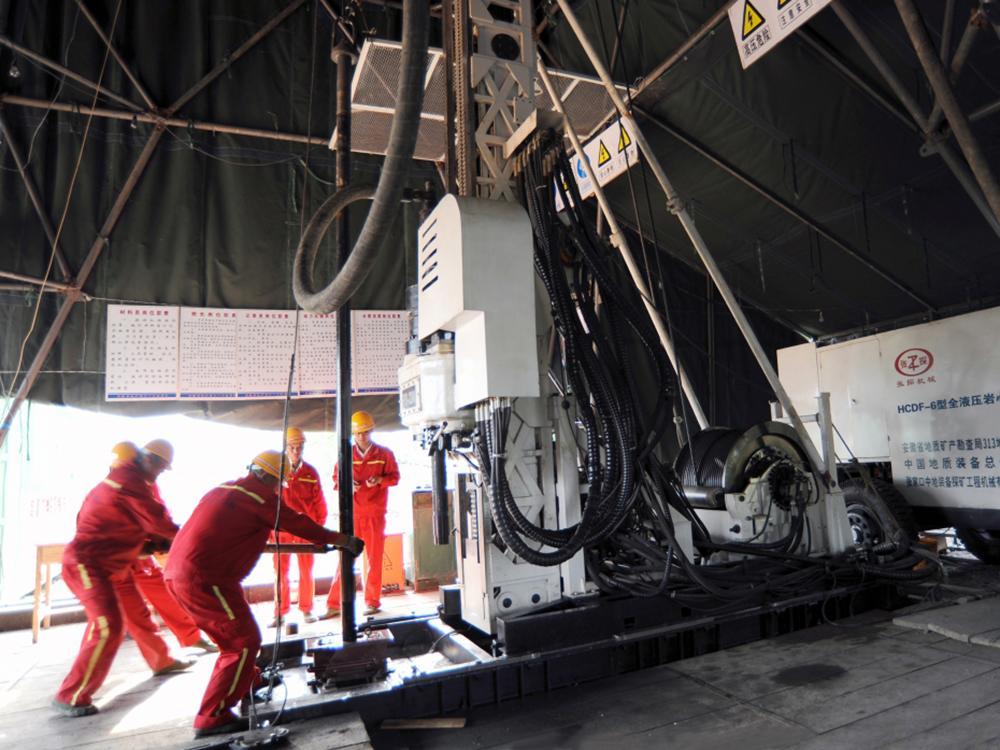

Perforadora de núcleos con barrena de diamante HCDF-6
La perforadora de exploración HCDF-6 es un modelo especializado para la perforáción de núcleos con barrena diamantada. Se utiliza principalmente en trabajos de exploración minera, geología ambiental e ingeniería geológica.
Parámetros| Parámetros básicos | Profundidad de perforación | BC(55.6mm) 3000m NC(69.91mm)2200m HC(88.9mm) 1500m PC 900m |
| Motor principal (Modelo/ Potencia / Velocidad de rotación) | Y3l5M-4 / 132 Kw / 1500 r/min | |
| Motor auxiliar (Modelo/ Potencia / Velocidad de rotación) | YI32M-4 / 11Kw / 1500 r/min | |
| Bomba principal (flujo/presión) | 2l0X21 / min / 32 MPa | |
| Bomba auxilia (flujo/presión) | 391 / min / 30 MPa | |
| Volumen del tanque de aceite | 600 L | |
| Cabezal de perforación | 1ra marcha (Velocidad de rotación / Par) | 0-367 rpm / 5960-3800Nm |
| 2da marcha (Velocidad de rotación / Par) | 0-1200 rpm / l820-1166 Nm | |
| Diámetro del husillo principal | φ117mm | |
| Método de ajuste de velocidad | Motor de velocidad variable y transmisión final para ajuste de velocidad | |
| Tipo de estructura del mandril hidráulico | Sujeción de muelle, apertura hidráulica | |
| Número de revestimientos | 5(desprendibles) | |
| Capacidad de sujeción | 220kN | |
| Sistema de alimentación | Carrera del eje | 4800mm |
| Fuerza de alimentación / Fuerza de tracción | 100kN / 200kN | |
| Cabrestante principal | Fuerza de tracción del cable simple | Alta velocidad 96kN, baja velocidad 148kN |
| Velocidad de elevación | 120m/min 78m/min | |
| Diámetro del cable de acero / Longitud del cable | 24mm / 130m | |
| Cabrestante rope | Fuerza de tracción de la primera capa del cable simple | 11kN |
| Velocidad de la primera capa del cable | 140 m/min | |
| Velocidad de la capa externa del cable | 550 m / min | |
| Longitud del cable | 2500m (Cable de acero φ5mm) | |
| Distancia de desplazamiento hacia atrás del cuerpo principal | 500mm | |
| Peso total | 22t | |
| Dimensiones externas (L×A×H) | 10660×2500×2600mm |
- La larga carrera del eje aumenta la eficiencia de perforación y reduce la posibilidad de accidentes.
- · Su amplia gama de velocidades ajustables permite la verificación continua de la velocidad y un control adecuado de la velocidad.
- · Es adecuada para perforaciones que requieren diámetros tipo PC, HC, NC y BC.
- · El panel de control independiente permite la operación sencilla; tiene medidores que monitorean el funcionamiento de toda la máquina y las condiciones de trabajo en el pozo.
- · La abrazadera, la bomba de lodo y la mezcladora poseen control hidráulico.
- · Cuenta con componentes de núcleo fiables. Las bombas hidráulicas, válvulas y motor de la máquina son de conocidos fabricantes.
- · El tanque de alimentación de aceite proporciona una gran fuerza de tracción, y realiza una carrera de alimentación de 4,8 m, adecuada para cables de 3 y 4,5 metros.
- · La extracción completa de la tubería se puede completar en un solo tiempo, lo que aumenta la velocidad de extracción.
- · Integra el cambio mecánico de marchas y el control de velocidad hidráulico están integrados, y a través de la pantalla digital electrónica se puede monitorizar la velocidad continua de 0 a 1200 rpm y efectuar el control preciso de la velocidad de rotación del cabezal de potencia.
- · Posee un mandril hidráulico seguro y confiable, construido con 5 piezas de aleación dura y con una fuerza máxima de sujeción de 350kN. Garantiza el desprendimiento y el reemplazo fácil de piezas de diversas especificaciones.
