Geófonos de alta frecuencia

Aplicaciones

Los geófonos de alta frecuencia se utilizan sobre todo para la monitorización sísmica profunda, la prospección avanzada, la investigación de terremotos naturales, la medición y el monitoreo de las microvibraciones de puentes, represas, ferrocarriles y carreteras.

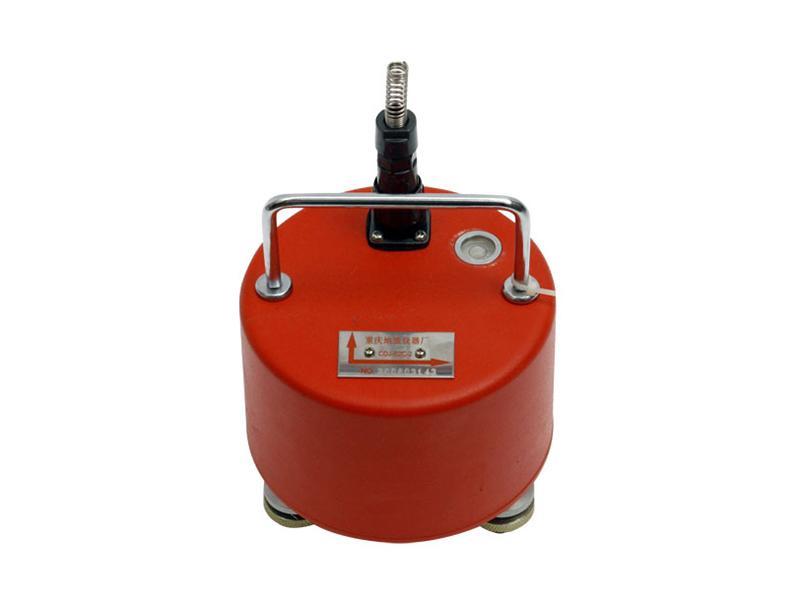

Especificaciones 1. Geófono de tres componentes
Tipo CDJ-S4 CDJ-S4.5 CDJ-S10 CDJ-S15 CDJ-S28 CDJ-S30 CDJ-S38 CDJ-S40 CDJ-S60 CDJ-S100
4Hz 4.5Hz 10Hz 15Hz 28Hz 30Hz 38Hz 40Hz 60Hz 100Hz
Frecuencia natural Fn (Hz) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Sensibilidad G (v/cm/s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Resistencia de la bobina Rc (KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Resistencia R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Coeficiente de amortiguación Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Distorsión armónica D (%) ≤0.2
Resistencia de aislamiento R (MΩ) ≥20
Desplazamiento máximo de la bobinaP-P (mm) 2
Peso de suspensión M (g) 13 13 8.5 8 6.3 5.9
Temperatura de trabajo (℃) -40~+70
Tamaño Núcleo Diámetro (mm) φ27.2
Altura (mm) 34 32
Peso (mm) 85 86 78
Envoltura A×L (mm) 96
Altura (mm) 80
Peso (kg) 1.2

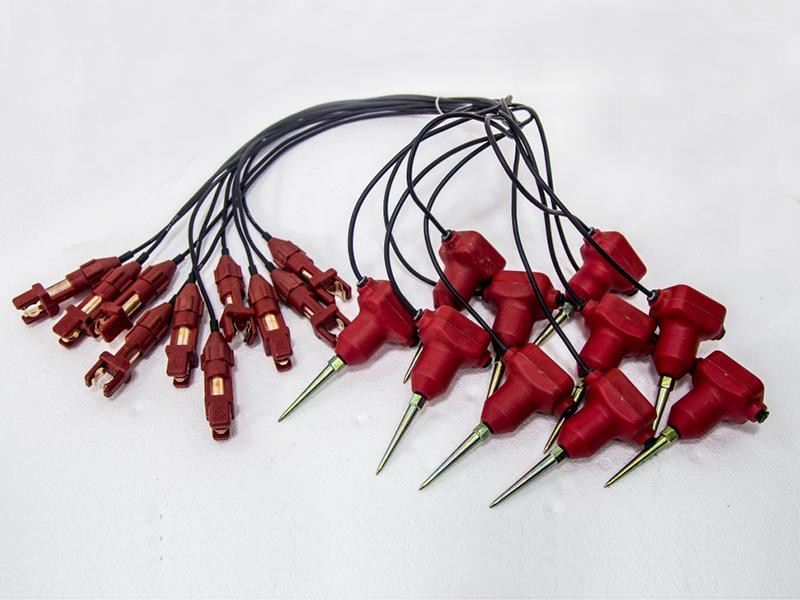

2. Geófono vertical
Tipo CDJ-Z4 CDJ-Z4.5 CDJ-Z10 CDJ-Z15 CDJ-Z28 CDJ-Z30 CDJ-Z38 CDJ-Z40 CDJ-Z60 CDJ-Z100
4Hz 4.5Hz 10Hz 15Hz 28Hz 30Hz 38Hz 40Hz 60Hz 100Hz
Frecuencia natural Fn (Hz) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Sensibilidad G (v/cm/s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Resistencia de la bobina Rc (KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Resistencia R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Coeficiente de amortiguación Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Distorsión armónica D (%) ≤0.2
Resistencia de aislamiento R (MΩ) ≥20
Desplazamiento máximo de la bobinaP-P (mm) 2
Peso de suspensión M (g) 13 13 8.5 8 6.3 5.9
Temperatura de trabajo (℃) -40~+70
Tamaño Núcleo Diámetro (mm) φ27.2
Altura (mm) 34 32
Peso (mm) 85 86 78
Envoltura A×L (mm) 45x55
Altura (mm) 76
Peso (kg) 0.31 247
3. Geófono horizontal
Tipo CDJ-P4 CDJ-P4.5 CDJ-P10 CDJ-P15 CDJ-P28 CDJ-P30 CDJ-P38 CDJ-P40 CDJ-P60 CDJ-P100
4Hz 4.5Hz 10Hz 15Hz 28Hz 30Hz 38Hz 40Hz 60Hz 100Hz
Frecuencia natural Fn (Hz) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Sensibilidad G (v/cm/s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Resistencia de la bobina Rc (KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Resistencia R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Coeficiente de amortiguación Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Distorsión armónica D (%) ≤0.2
Resistencia de aislamiento R (MΩ) ≥20
Desplazamiento máximo de la bobinaP-P (mm) 2
Peso de suspensión M (g) 13 13 8.5 8 6.3 5.9
Temperatura de trabajo (℃) -40~+70
Tamaño Núcleo Diámetro (mm) φ27.2
Altura (mm) 34 32
Peso (mm) 85 86 78
Envoltura A×L (mm) 45x55
Altura (mm) 76
Peso (kg) 0.31 0.31
Características

Los geófonos de alta frecuencia poseen una estructura sólida, buena hermeticidad, peso ligero y parámetros altamente consistentes. La señal de salida de cada geófono es independiente, de alta sensibilidad, poca distorsión, alta resolución y con un coeficiente de amortiguación razonable, capaz de satisfacer los requisitos de recolección de datos sísmicos de múltiples componentes. El geófono de alta frecuencia se usa ampliamente para el monitoreo de seguridad de estructuras públicas, como puentes y túneles ferroviarios, así como para la valoración de riesgos.
