Varillas de succión de acero

Varillas de succión de acero

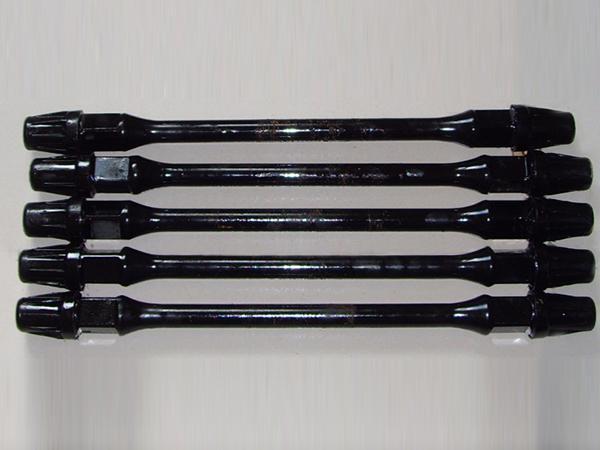

Varillas de succión endurecidas

Las varillas de succión grado C están hechas de aleación de acero de primera calidad y tienen una fuerza moderada, gran plasticidad y excelente resistencia a la corrosión. Se pueden usar en medios medianamente ácidos sin experimentar fisuramiento por estrés.

Las varillas de succión grado D se fabrican con aleación de acero de alta calidad sometido a tratamiento térmico, lo que les confiere una fuerza moderada, notable plasticidad y larga vida útil.

Las varillas de succión grado K están hechas de aleación de acero de alta calidad con un alto contenido de níquel que les otorga una fuerza moderada, una gran plasticidad y una estupenda resistencia a la corrosión. Estas varillas se pueden emplear en medios ácidos.

Las varillas de succión grado KD combinan las propiedades del material de grado K y el rendimiento del material grado D para lograr una óptima fuerza y resistencia a la corrosión. Se pueden utilizar en pozos profundos de petróleo con ambientes altamente corrosivos.

Las varillas de succión grado HL (ultra resistentes) tiene la misma estructura y tamaño de las varillas grado D, y mediante un adecuado tratamiento térmico adquieren una resistencia 22% mayor sin comprometer la plasticidad. Son perfectas para pozos petroleros profundos o grandes con ambientes no corrosivos o moderadamente corrosivos.

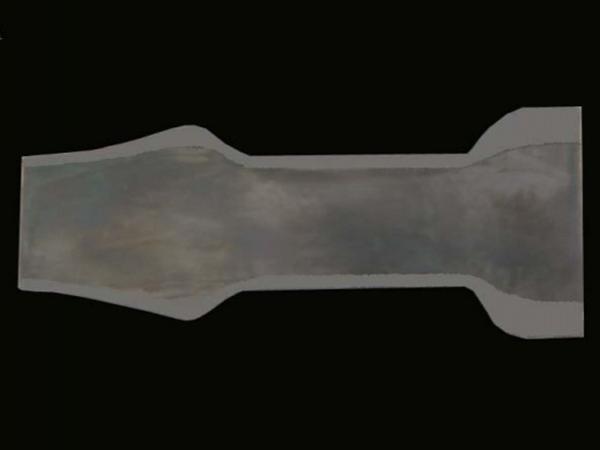

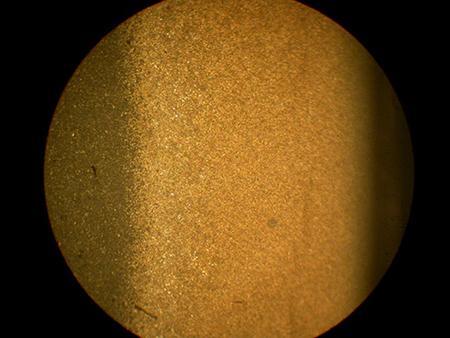

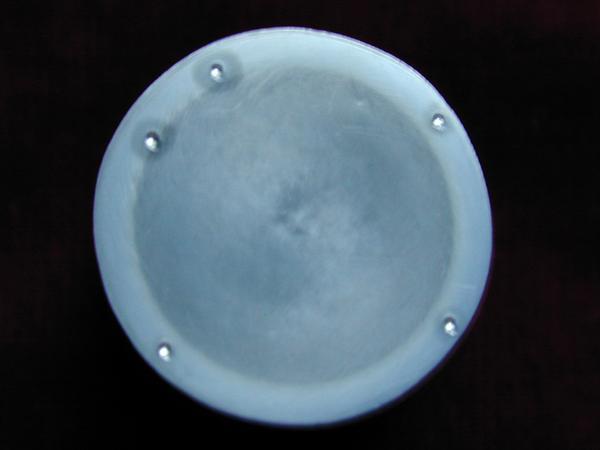

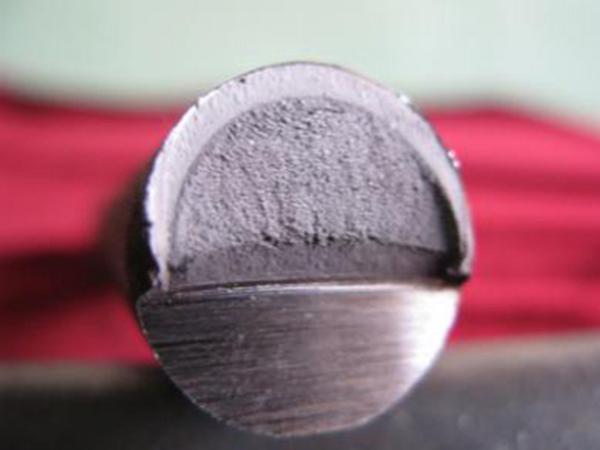

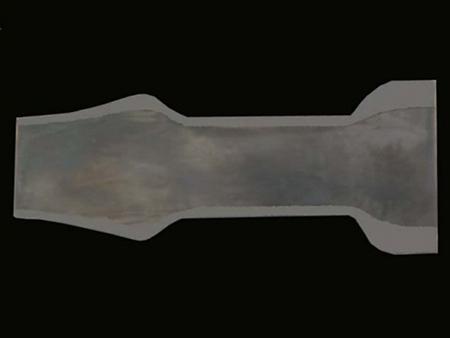

Nuestras varillas de succión grado HY (ultra resistentes) poseen básicamente la misma estructura, tamaño y parámetros que las varillas grado D, pero tienen una resistencia 22% mayor. Se elaboran con aleación de acero de alta calidad. Luego del pretratamiento térmico, la superficie experimenta un enfriamiento secundario y calentamiento por inducción, lo que les permite soportar una mayor presión y aumenta la resistencia y la vida útil.

Especificaciones
Grado C K D KD HL HY KH
Material 25CrMnVA (AISI 1526) 20Ni2MoA (AISI 4621) 20CrMoA (AISI 4119) 30CrMoA (AISI 4130) 25NiMnCrMoA (AISI 3130) 30CrMoA (AISI 4130) 35CrMoA (AISI 4130) 30CrMoA (AISI 4130) 30CrNi2MoA (AISI 4330)
Propiedades mecánicas
Rm (MPa) 621~793 621~793 793~965 793~965 965~1195 965~1195 965~1195
Rel (MPa) ≥414 ≥414 ≥586 ≥586 ≥795 ≥795 ≥830
A (%) ≥12 ≥12 ≥10 ≥10 ≥10 -- ≥12
Z(%) ≥55 ≥55 ≥50 ≥50 ≥50 -- ≥55
HRC 16~23 16~23 23~32 23~32 32~36 ≥42 32~36
Color Blanco Azul claro Amarillo Naranja RojoVerdeAzul oscuro
Grado C, D K, KD C, D KD D, HL HY KD, KH
Material 25CrMnVA (AISI 1526) 20Ni2MoA (AISI 4621) 20CrMoA (AISI 4119) 25NiMnCrMoA (AISI 3130) 30CrMoA (AISI 4130) 30CrMoA (AISI 4130) 30CrNi2MoA (AISI 4330)
Composición química (wt%)
C 0.21~0.30 0.18~0.23 0.17~0.24 0.22~0.29 0.26~0.33 0.26~0.33 0.28~0.35
Mn 1.30~1.70 0.70~0.90 0.40~0.70 0.71~1.00 0.40~0.70 0.40~0.70 0.70~0.90
P ≤0.025 ≤0.025 ≤0.025 ≤0.025 ≤0.025 ≤0.025 ≤0.025
S ≤0.025 ≤0.025 ≤0.025 ≤0.025 ≤0.025 ≤0.025 ≤0.025
Si 0.17~0.37 0.17~0.37 0.17~0.37 0.15~0.35 0.17~0.37 0.17~0.37 0.17~0.37
Cu ≤0.20 ≤0.20 ≤0.20 ≤0.20 ≤0.20 ≤0.20 ≤0.20
Ni ≤0.35 1.65~2.00 ≤0.30 0.72~1.00 ≤0.30 ≤0.30 1.65~2.00
Cr ≤0.30 ≤0.35 0.80~1.10 0.42~0.65 0.80~1.10 0.80~1.10 0.80~1.10
Mo ≤0.06 0.20~0.30 0.15~0.25 0.01~0.06 0.15~0.25 0.15~0.25 0.20~0.30
V ≤0.07 ≤0.07 ≤0.07 ≤0.07 ≤0.07 ≤0.07 ≤0.07
Formulario de consultas
Contacto

China Geological Equipment Group Co., Ltd.

Dirección: 5th Floor, Botai Mansion, No. 221 Wangjing Xiyuan, Beijing 100102

Otros productos
