Acoplamientos

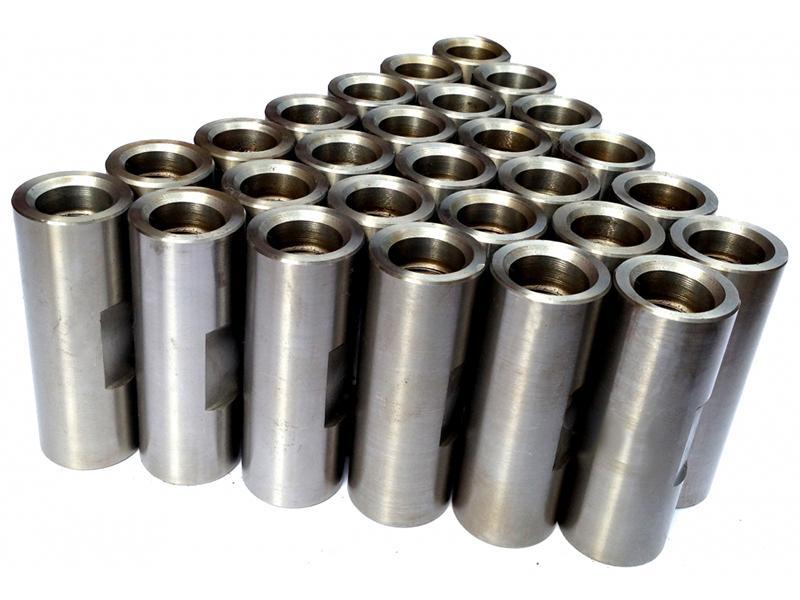

Los acoplamientos incluyen varillas de bombeo, acoplamientos cónicos y barras pulidas.
Las roscas internas en ambos extremos de las varillas de bombeo son idénticas y se utilizan para conectar varillas de bombeo de la misma medida o barras perforadoras/de percusión con rosca de varilla de bombeo.
Las roscas internas en ambos extremos de los acoplamientos reductores son idénticas y se utilizan para conectar varillas de bombeo de diferente medida o para unir barras pulidas y varillas de bombeo.
Las roscas internas en ambos extremos de las barras pulidas (ángulo cónico=9°), y se utilizan para conectar barras pulidas o barras perforadoras/de percusión de rosca de barra pulida con varillas de bombeo.
Todos los acoplamientos cumplen con las normas API Spec 11B y SY/T5029. Hay dos caras planas en el círculo exterior de los acoplamientos que pueden eliminarse a petición del cliente.
Parameter 1. Material| Material | Composición química (wt%) | |||||||||
| C | Mn | Si | Cr | Mo | Ni | V | S | P | Cu | |
| AISI1045 (45#) | 0.42-0.50 | 0.50-0.80 | 0.17-0.37 | ≦0.25 | -- | ≦0.25 | -- | ≦0.035 | ≦0.035 | ≦0.25 |
| AISI4135 (35CrMoA) | 0.32-0.40 | 0.40-0.70 | 0.17-0.37 | 0.80-1.10 | 0.15-0.25 | ≦0.30 | ≦0.07 | ≦0.025 | ≦0.025 | ≦0.20 |
| AISI5140 (40Cr) | 0.37-0.45 | 0.50-0.80 | 0.20-0.40 | 0.80-1.10 | -- | -- | -- | ≦0.035 | ≦0.055 | ≦0.25 |
| Tamaño (pies) | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | |
| Diámetro externo (+0.13, 0.25) | FS | 38.10 | 41.28 | 46.00 | 55.60 | 60.33 |
| SH | 31.80 | 38.10 | 41.30 | 50.80 | 57.15 | |
| Longitud (+1.57,0) | 101.60 | 101.60 | 101.60 | 101.60 | 114.30 | |
| Diámetro del orificio de contrabase (-0.25,0) | 24.26 | 27.43 | 30.61 | 35.38 | 40.13 | |
| Diámetro nominal de la rosca | 15/16 | 1-1/16 | 1-3/16 | 1-3/8 | 1-9/16 | |
| Profundidad del orificio de contrabase (+1.588,0) | 11.11 | |||||
| Profundidad del orificio de contrabase de la barra de acoplamiento pulida (+1.27,0) | 6.35 | |||||
| Longitud de la llave de cuello cuadrado | 31.8 | 31.8 | 31.8 | 38.1 | 41.3 | |
| Espacio entre las llaves de cuello cuadrado | 34.9 | 38.1 | 41.3 | 47.6 | 53.9 | |
| Ángulo del cono de la barra de acoplamiento pulida | 9° | |||||
| Tamaño (in) | Diámetro externo (mm) | Diámetro nominal de la rosca (in) | Diámetro del orificio de contrabase (mm) | Longitud | ||
| Extremo más grande | Extremo más pequeño | Extremo más grande | Extremo más pequeño | |||
| 5/8×3/4 | 41.28 | 1-1/16 | 15/16 | 27.43 | 24.26 | 101.6 |
| 3/4×7/8 | 46.00 | 1-3/16 | 1-1/16 | 30.61 | 27.43 | 101.6 |
| 7/8×1 | 55.60 | 1-3/8 | 1-3/16 | 35.38 | 30.61 | 127.0 |
| 1×1-1/8 | 60.33 | 1-9/16 | 1-3/8 | 40.13 | 35.38 | 127.0 |
- En lugar de cortarse, las roscas internas se extruyen para lograr una superficie limpia y altamente resistente.
- La dureza de los acoplamientos es HRA58 ~ 62. La dureza de grado SM es de hasta HV200.
- Las superficies interna y externa se fosfatizan para evitar la adherencia de la rosca durante la operación.
