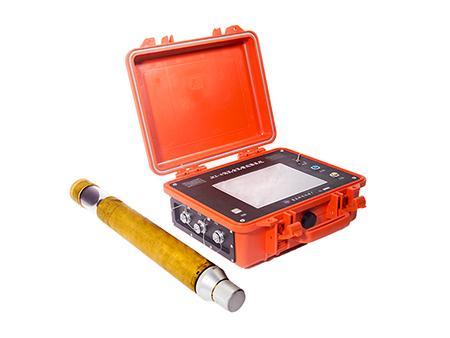

Este sistema puede obtener las imágenes del interior de los pozos. Las imágenes generadas son objetivas y reales, y se emplean sobre todo en estudios geológicos y la investigación de ingeniería.
Aplicaciones
Este sistema se emplea para determinar con precisión la clasificación litológica, investigar la estructura geológica, localizar capas intermedias de fangolita blanda, detectar fallas, fracturas y zonas fisuradas y observar la dinámica de las aguas subterráneas.
En la construcción, el sistema puede utilizarse para examinar la calidad de vertido y de la lechada, ayudar a las pruebas de mecánica geológica, monitorear y detectar desastres geológicos, guiar la instalación de equipos subterráneos, inspeccionar tuberías subterráneas y para la detección avanzada en la construcción de túneles.
Especificaciones
Modo de obtención
Modo mosaico, modo video, modo mosaico+modo video
Modo mosaico
Mosaico ascendente, mosaico descendente
CCD
1/3 pulgadas, 700 líneas sin pérdida HD
Resolución de imagen vertical
0.1mm
Resolución de imagen horizontal
1024 PPI
Precisión de medición de profundidad
0.01m
Error de profundidad
0.10%
Precisión de azimut
±0.1°

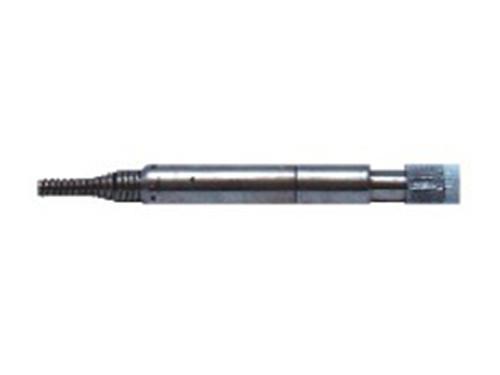

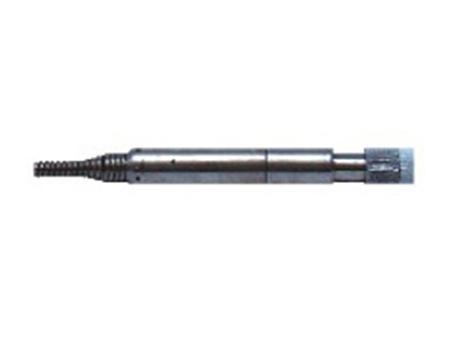

Diámetro externo de la sonda
Φ60mm
Diámetro de perforación adecuado
Φ70～300mm
Velocidad de descenso
2m/min～8m/min

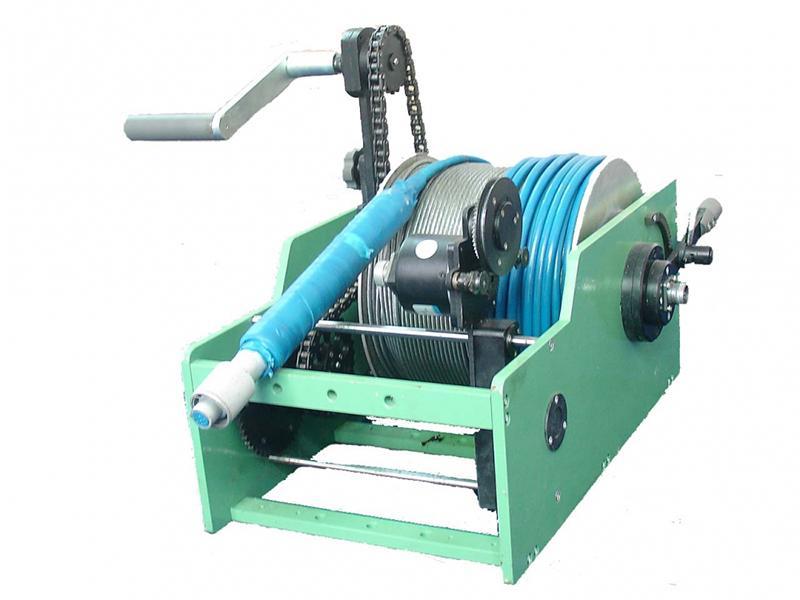

Longitud del cable
300m (150m, 600m, 800m opcional)
Vida útil de la batería
8h en 300m (Se puede conectar a la batería externa o adaptador)
Características
Alta resolución con una imagen nítida del pozo, sin interferencias en el obturador de la cámara ni retardo de tiempo.
Gran velocidad de procesamiento. Durante el mosaico de imágenes o la grabación de video, la velocidad de procesamiento puede ser de hasta 10 m/min.
La función de ajuste continuo del brillo de la sonda asegura una imagen clara de los diferentes objetos.
El sistema es estable y confiable. Su estructura sólida le otorga excelentes propiedades asísmicas. La tecnología de sellado basada en un sistema de registro integral garantiza el efecto impermeable de la sonda y de la unidad principal.
El procesamiento especial de imágenes de ojo de pez soluciona la distorsión no lineal causada por el objetivo y la restaura sin pérdida en la columna 2D.
