Brocas y productos diamantados

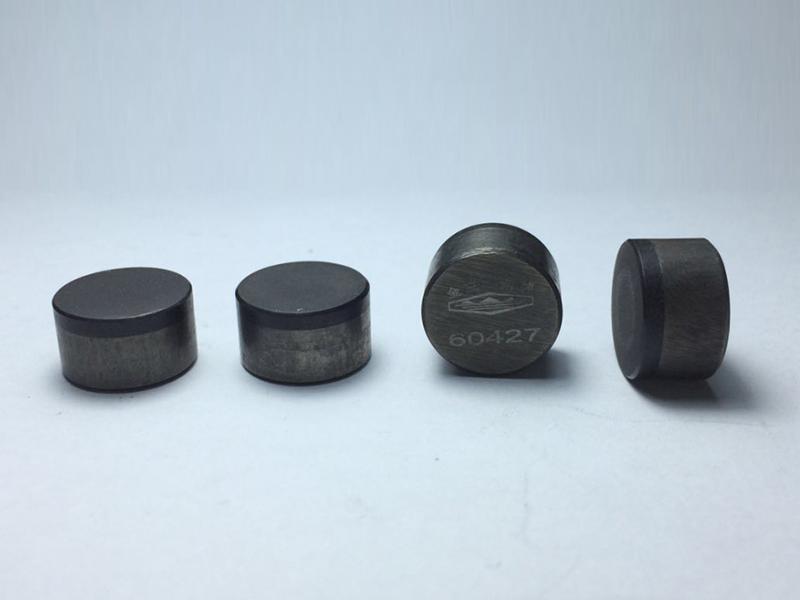

El PDC es un material compuesto superduro hecho de diamante y sustrato de carburo cementado, por lo que combina la dureza y resistencia al desgaste del diamante con la fuerza y ductilidad del carburo cementado. Se usa extensamente en herramientas de mecanizado, perforación de pozos petroleros, exploración geológica y perforación y extracción de carbón.
El diamante policristalino muestra una mejor resistencia al impacto que el diamante de cristal único y presenta una notable resistencia al desgaste, al impacto y al calor. El diamante policristalino puede soportar más de 1180 grados de temperatura en ambientes no oxidantes. Proporcionamos productos con diferentes especificaciones, formas y rendimientos de acuerdo con los requisitos de los clientes.

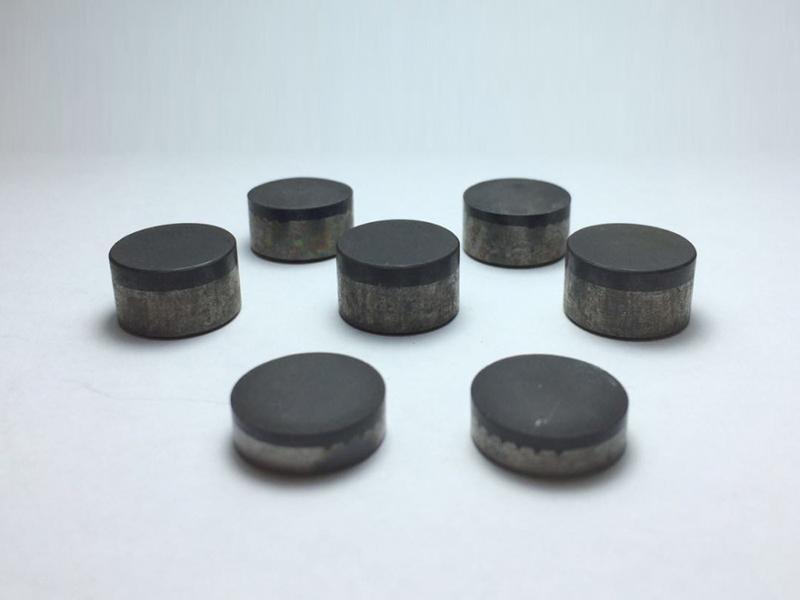

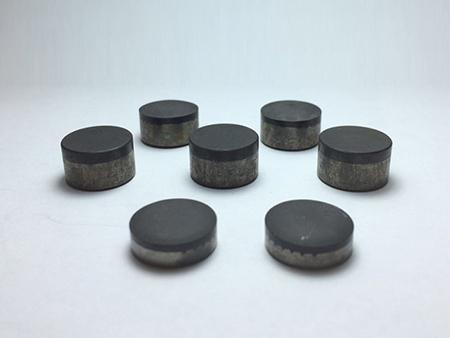

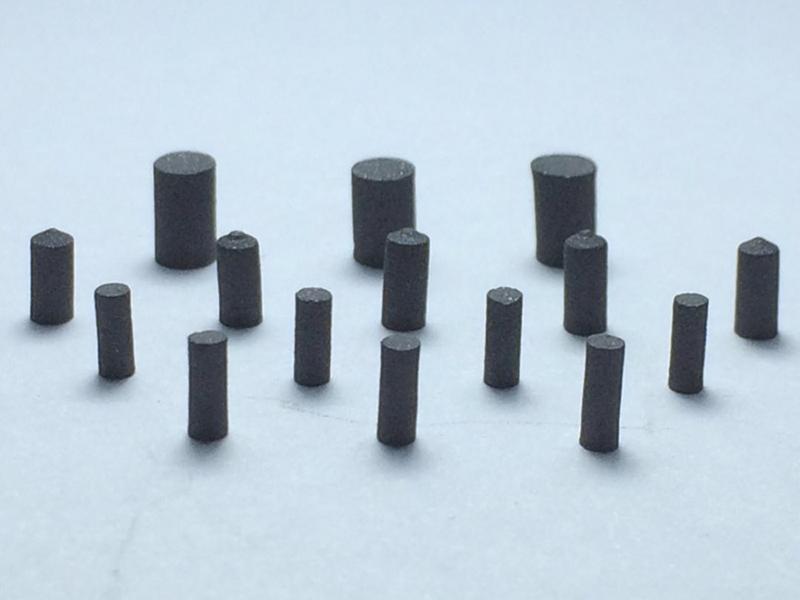

La herramienta cilíndrica de diamante policristalino se aplica en perforaciones geológicas, la extracción de carbón, gas natural y petróleo, y también como elemento protector de brocas, mostrando un excelente efecto de refuerzo.

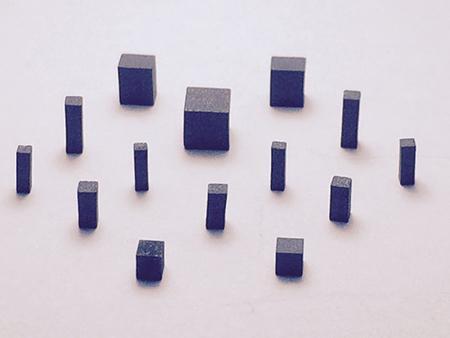

Las herramientas cúbicas y rectangulares de diamante policristalino se utilizan para la protección de las brocas durante la perforación de rocas duras. Reemplazan a las herramientas de diamante natural, son económicas y duraderas.

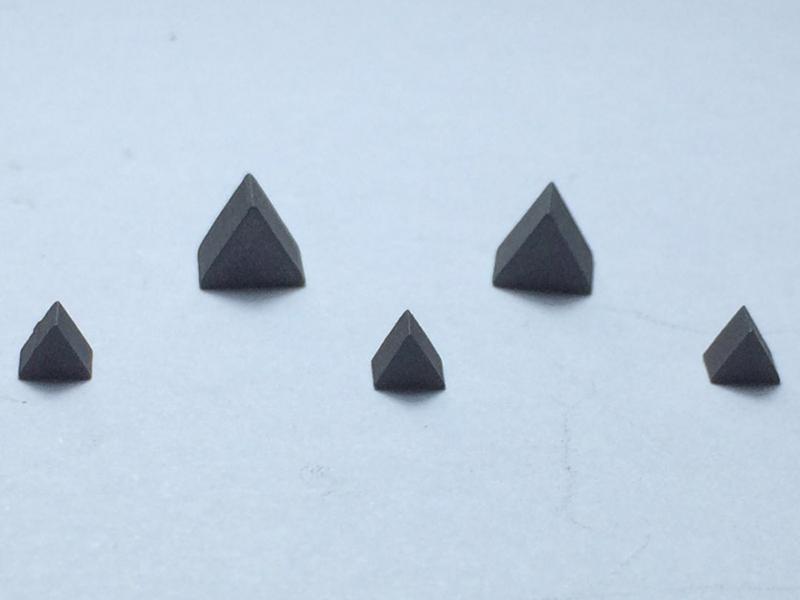

Nuestra herramienta triangular de diamante policristalino se emplea como herramienta de corte para la perforación de estratos de roca suave como en los yacimientos de carbón y petróleo.

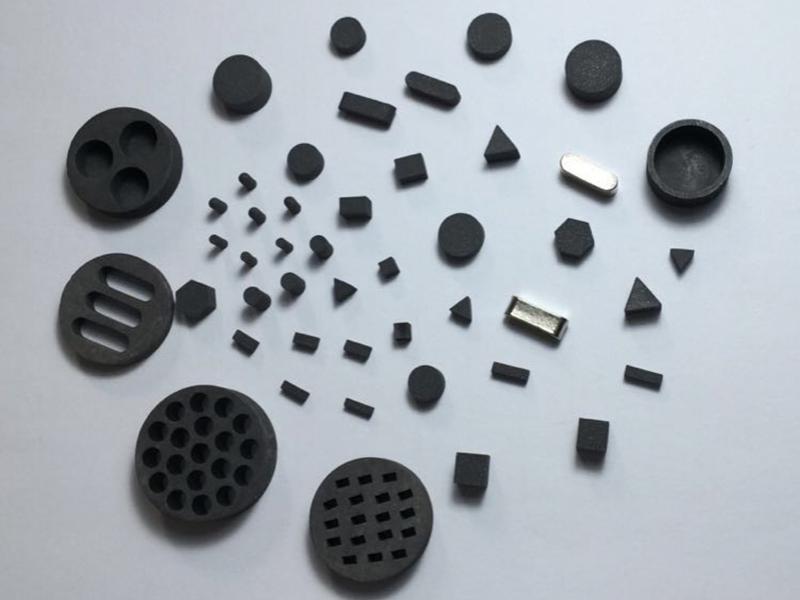

| Herramienta policristalina cuadrada | Herramientas policristalinas cilíndricas y con forma de disco | Herramienta policristalina triangular | Herramienta policristalina de forma especial |
| □1.5×1.5×4 | Φ2×4.5×120° | △4×2.6 | J3×3×10 |
| □1.5×1.5×5 | Φ1.7×4.5×180° | △6×4.2 | |
| □1.8×1.8×6 | Φ3×5 | ||
| □2.5×2.5×2.5 | Φ10×4 | ||
| □2×2×4 | Φ10×5 | ||
| □2×2×5 | Φ8×3 | ||
| □2×2×6 | Φ6×3 | ||
| □3×4×5 | Φ6×4 | ||
| □5×5×5 | Φ6×5 | ||
| Φ6.35×3.4 |

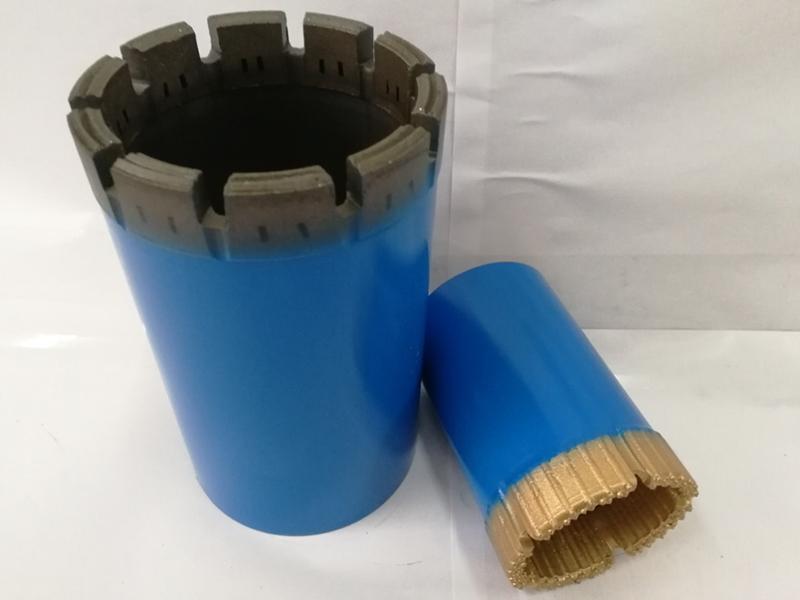

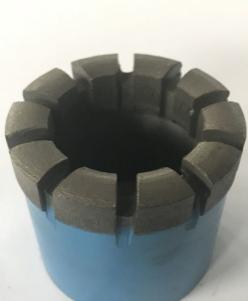

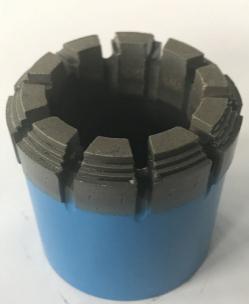

Las brocas diamantadas poseen una diversidad de aplicaciones y son las brocas más utilizadas en la industria de exploración geológica. El interior de la matriz de las brocas integra diamante artificial cuidadosamente seleccionado de primera calidad. A medida que continua la abrasión de la matriz de las brocas, aparece nuevo diamante para mantener constante la velocidad de perforación de las brocas.
Los principales parámetros de las brocas diamantadas incluyen la concentración de diamante, el grado, el tamaño, el tipo, la dureza de la matriz y la forma de la superficie los bordes. Los usuarios pueden elegir estos parámetros dependiendo de las condiciones estratigráficas.
Plana Adecuada para estratos rocosos de distinta dureza y abrasividad.
Con forma de engranaje Idónea para estratos de roca dura y compacta, proporciona un mayor espacio para la eliminación de virutas y el drenaje de agua y tiene una alta velocidad de perforación.
Semirredonda Ideal para estratos de roca de dureza media. El diamante se distribuye regularmente en la superficie del borde de la broca, adaptándose a estratos fracturados y sueltos.
Con descarga inferior Indicada para estratos rocosos ricos en minerales en polvo, rocas sedimentarias y rocas metamórfica. Es resistente a la erosión del núcleo y aumenta la proporción de núcleos extraidos.
Con perfil dentado Es adecuada para estratos de roca semidura, estratos fracturados y estratos escalonados, y evita la desviación de la perforación.
Escalonada Es perfecta para estratos de roca semidura, estratos fracturados y estratos escalonados y estratos intactos, y puede prevenir la desviación del orificio.
Con dientes inclinados Apropiada para estratos de roca dura, brinda una elevada velocidad de perforación y una larga vida útil.

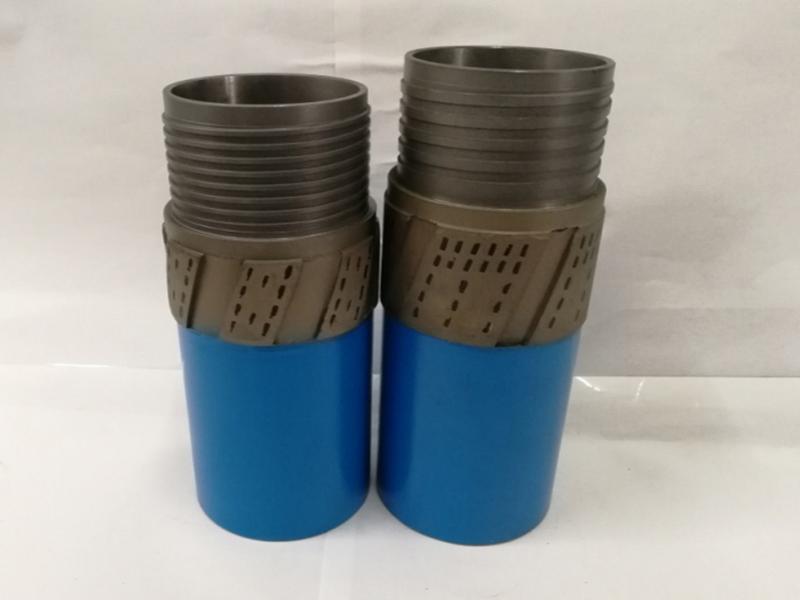

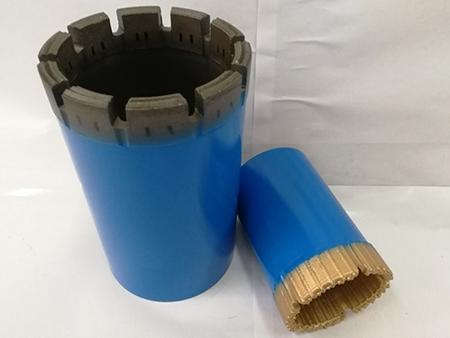

Los escariadores diamantados se utilizan junto con las brocas. Protegen el calibre de las brocas al evitar el desgaste excesivo y mejoran la estabilidad de perforación.

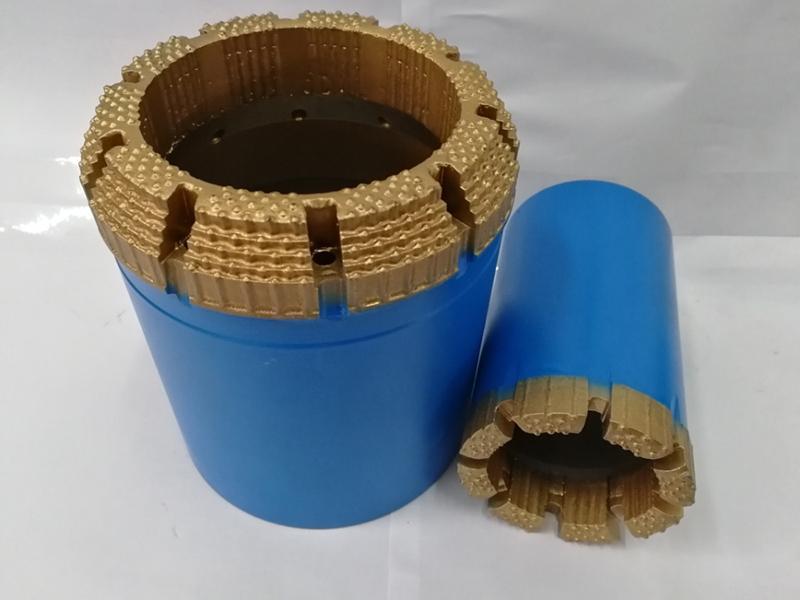

Las zapatas diamantadas se emplean para la perforación de pozos. Ofrecemos zapatas diamantadas de varios tamaños y zapatas de varillas de perforación para el uso como revestimientos.
| Especificaciones | D.E. (mm) | D.I. (mm) |
| AW | 59.5 | 48.3 |
| BW | 75.2 | 60.2 |
| NW | 91.8 | 76 |
| HW | 117.4 | 99.8 |
| PW | 143.6 | 123.4 |
| SW | 172.4 | 146.8 |
| 56 | 56 | 47 |
| 76 | 76 | 67 |
| 86 | 86 | 77 |
| 101 | 101 | 88 |
| Los productos se pueden personalizar de acuerdo con los requerimientos de los clientes | ||
Los productos se pueden personalizar de acuerdo con los requerimientos de los clientes.
El juego de testigos diamantados se pueden se usan con todo tipo de tubos de núcleos. A través del cambiao del tipo de diamante, el tamaño, el grado, la matriz y la superficie del los bordes cortantes, se puede realizar una perforación y extracción de núcleos satisfactoria en varios estratos homogéneos de roca dura. Los testigos diamantados no son adecuadas para estratos fracturados y sueltos.
| Grado | Grueso | Medio | Fino | Muy fino |
| Tamaño (piedras/quilate) | 15-25 | 25-40 | 40-60 | 60-100 |
| Estrato de roca | Medio duro | Medio duro y duro | Duro | Duro y muy duro |

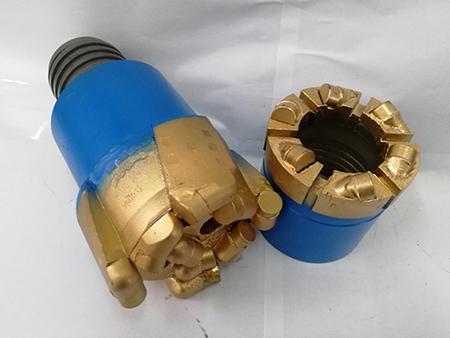

Las brocas de PDC se fabrican insertando PDC, que se sintetiza a partir de partículas de diamante artificial en la capa superficial de partículas cilíndricas de mayor tamaño en la matriz de las brocas. Estas brocas se utilizan en estratos relativamente blandos, estratos resistentes al desgaste y estratos sedimentarios sueltos. La distribución de estratos puede variar desde arcilla suave, yeso, mica hasta estratos de arena dura. Las brocas de PDC se pueden seleccionar según el ángulo de disposición y la densidad de PDC sobre la superficie de la matriz.
| Tipo de broca | Especificaciones |
| Broca entera | Φ56, Φ66, Φ75, Φ91, Φ110, Φ130, Φ150, Φ171 |
| Broca saca núcleos | Φ56, Φ59, Φ75, Φ91, Φ110, Φ130, Φ150 |
Nota: los productos se pueden personalizar de acuerdo con los requerimientos de los clientes
